【澆注料介紹】：

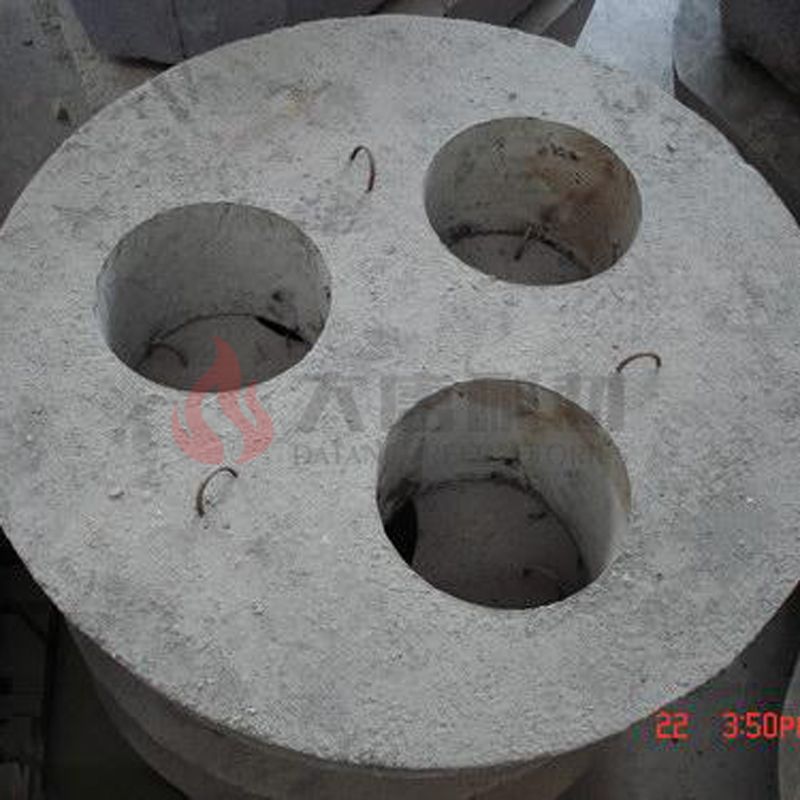

耐火澆注料是由耐火骨料、粉料和結(jié)合劑組成的混合料，加水或其他液體后，適于采用澆注、振動(dòng)方法施工，也可預(yù)先制作成具有規(guī)定形狀尺寸的預(yù)制件，用于構(gòu)筑工業(yè)爐內(nèi)襯。為改善耐火澆注料的理化性能和施工性能，往往還加入適量的外加劑，如增塑劑、分散劑、促凝劑、緩凝劑、膨脹劑、解膠-凝膠劑等。此外，對(duì)用于受機(jī)械作用力較大或熱沖擊作用強(qiáng)烈部位的耐火澆注料，若加入適量不銹鋼纖維，則會(huì)使材料的韌性顯著增加。在隔熱耐火澆注料中，若加入無(wú)機(jī)纖維，既能增強(qiáng)韌性，又有助于其隔熱性能的改善。由于耐火澆注料的基本物料組成（如骨料和粉料、摻和料、結(jié)合劑以及外加劑）、凝結(jié)硬化過(guò)程、施工方法等，與土建工程中的混凝土相似，故又曾稱(chēng)之為耐火混凝土。

耐火澆注料生產(chǎn)工藝簡(jiǎn)單，省工節(jié)能，施工效率高、質(zhì)量好，并可根據(jù)需要現(xiàn)場(chǎng)配制或選用性能優(yōu)異的材料。因此，耐火澆注料是筑爐工程中用量較大、適用范圍廣泛的一種不定形耐火材料。

【澆注料結(jié)構(gòu)】：

耐火澆注料由膠結(jié)料、骨料、摻和料三部分組成，有時(shí)還加入促凝劑。

耐火骨料是耐火混凝土的主體，各種耐火材料（黏土質(zhì)、高鋁質(zhì)、硅質(zhì)、鎂質(zhì)等），經(jīng)過(guò)煅燒后的熟料，或各種廢磚破碎到一定程度均可作為耐火骨料。骨料的顆粒大小對(duì)制品的質(zhì)量有很大的影響，所以對(duì)骨料顆粒的大小除有一定的限制外，在數(shù)量上也有一定比例要求，耐火骨料相當(dāng)于普通建筑用混凝土的碎石和砂子。在耐火混凝土的配料中，骨料一般占70%～80%。其中，粗骨料（5～20mm）在配料中占35%～45%；細(xì)骨料（0.15～5mm）占30%～35%。

膠結(jié)料起膠結(jié)硬化作用，使制品具有一定的強(qiáng)度。可作膠結(jié)料的有：普通硅酸鹽水泥、礬土水泥（高銷(xiāo)水泥）、鎂質(zhì)水泥、水玻璃、磷酸等。為保證混凝土有足夠的耐火度(膠結(jié)料在高溫下為熔劑，其量越多，混凝土耐火度越低)，并為減少在使用過(guò)程中體積收縮，膠結(jié)料的用量應(yīng)盡可能的少些，一般為10%～25%，而且希望膠結(jié)料與骨料不能生成較多的低熔物。

有的耐火混凝土(如磷酸鹽耐火混凝土)在配料中還必須加入少量促凝劑，以加速混凝土的硬化與固結(jié)。

為了改善耐火混凝土的性能，如提高在升溫過(guò)程中的強(qiáng)度、減少體積收縮等，常加入10%～25%的摻和料。摻和料的原料與骨料相同，是經(jīng)過(guò)磨細(xì)的耐火材料熟料細(xì)粉，其中70%～80%的細(xì)度在0.088mm以下。

耐火澆注料通常根據(jù)氣孔率的大小、選用的結(jié)合劑或結(jié)合方式、骨料的種類(lèi)和施工方式進(jìn)行分類(lèi)。
